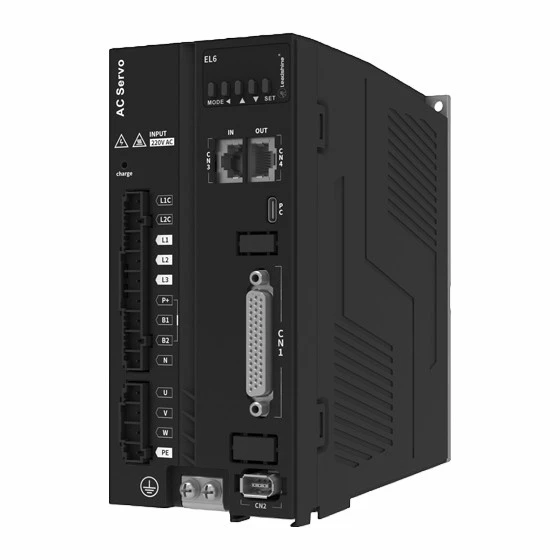

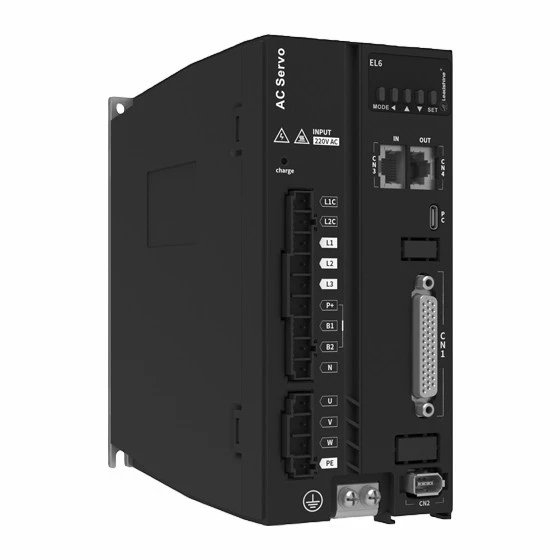

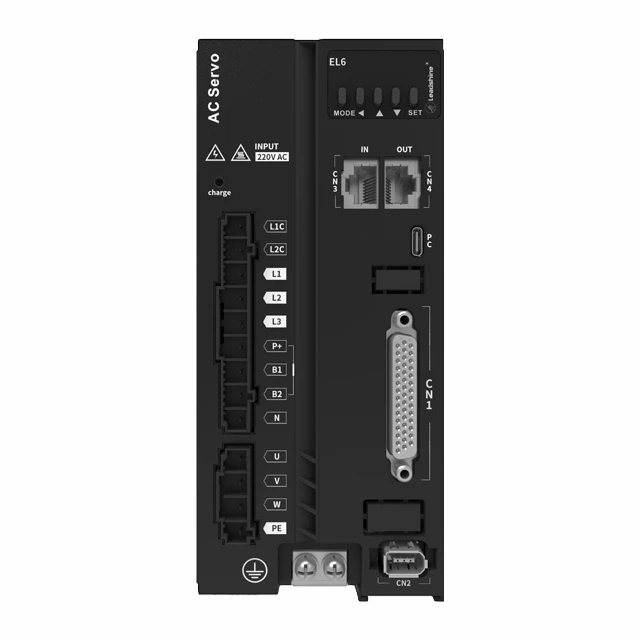

Універсальний сервопривод AC220V повністю збалансовує низькі витрати на апаратне забезпечення з надійною продуктивністю, включаючи такі функції, як-авто-налаштування одним клацанням миші, контроль внутрішнього тракту PR та придушення вібрації. Він сумісний з 23-розрядними серводвигунами оптичного/магнітного абсолютного кодера нашої компанії з діапазоном потужності від 400 Вт до 2 кВт.

Специфікація:

Модель	EL6-RS400P	EL6-RS7500P	EL6-RS1000P	EL6-RS1500P	EL6-RS2000P
Вхідна напруга	220 В змінного струму 1 фаза			220 В змінного струму 3 фази
Номінальна потужність (Вт)	400W	750W	1 кВт	1,5 кВт	2 кВт
Номінальний струм (руки)	3.5	5.5	7	9.5	12
Піковий струм (плечі)	9.5	16.6	21	28.5	36
Порти	Описи
Налаштування USB типу - C	Змінюйте або читайте параметри приводу без підключення до основного джерела живлення
Низька - швидкість імпульсного введення	Диференціальний сигнал 5 В, 0 - 500 кГц Односторонній сигнал 24 В, 0 - 200 кГц
Високошвидкісний імпульсний вхід -	Диференціальний сигнал 5 В, 0 - 4 МГц
Частотний вихід	Підтримує фазу A/B/Z вихід диференціального частотного поділу Підтримує фазу Z з відкритим колектором з поділом частоти
Цифровий вхід/вихід	8 цифрових входів (підтримує підключення загального анода або катода) DI1~DI8 5 цифрових виходів (подвійні - закінчення) DO1 - DO5
Комунікаційний порт	Зв'язок RS485, протокол Modbus RTU (порт RJ45)
Режим керування
КОНТРОЛЬ	1. Зовнішнє керування положенням серії імпульсів 2. Контроль JOG 3. Контроль швидкості 4. Контроль крутного моменту 5. Гібридне керування: Положення - Крутний момент/Положення - Швидкість/Швидкість - Крутний момент
Функції керування
Режим водіння	Привід синусоїдальної хвилі IGBT SVPWM
Метод зворотного зв'язку	Кодер: протокол RS485
Просте - - використання	Налаштування одним - натисканням, налаштування одним параметром, чорний ящик, контроль нульового відстеження
Нотч-фільтр	Механічне придушення резонансу. Підтримує до 3 фільтрів, 50 Гц - 4000Гц
Придушення вібрації	Кінцеве придушення вібрації
сигналізація	Перевантаження по струму. Перенапруга. Знижена напруга. Перегріватися. Перевантаження. Переїзд. Втрата фази основного живлення. Помилка регенеративного резистора. Помилка відхилення положення. Помилка зворотного зв'язку кодера. Надмірна швидкість гальмування. Помилка EEPROM

Переваги:

Адаптивний режекторний фільтр

Універсальний сервопривод AC220V має 3 адаптивні режекторні фільтри. Налаштування режекторного фільтра автоматично/вручну. Вибір ширини виїмки. Швидке схоплювання пригнічує механічну вібрацію, заощаджуючи витрати на оплату праці.

Анти{0}}вібраційний фільтр

Для механічного обладнання з меншою жорсткістю легко виробляти низькочастотну вібрацію менше ніж 200 Гц, яку можна запобігти механічним придушенням торцевих коливань, щоб реалізувати високо-темпову роботу обладнання.

Режим PR-

Універсальний сервопривід AC220V із вбудованим 16 напрямками руху, які налаштовуються внутрішньо, у поєднанні з позицією/швидкістю/наведенням/Jog/E-Стоп/Кінцевим перемикачем
