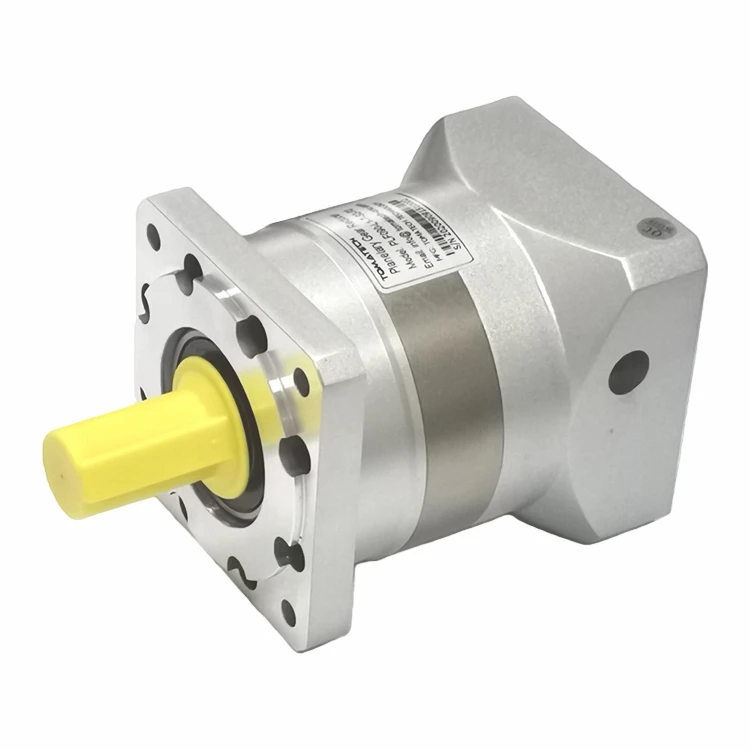

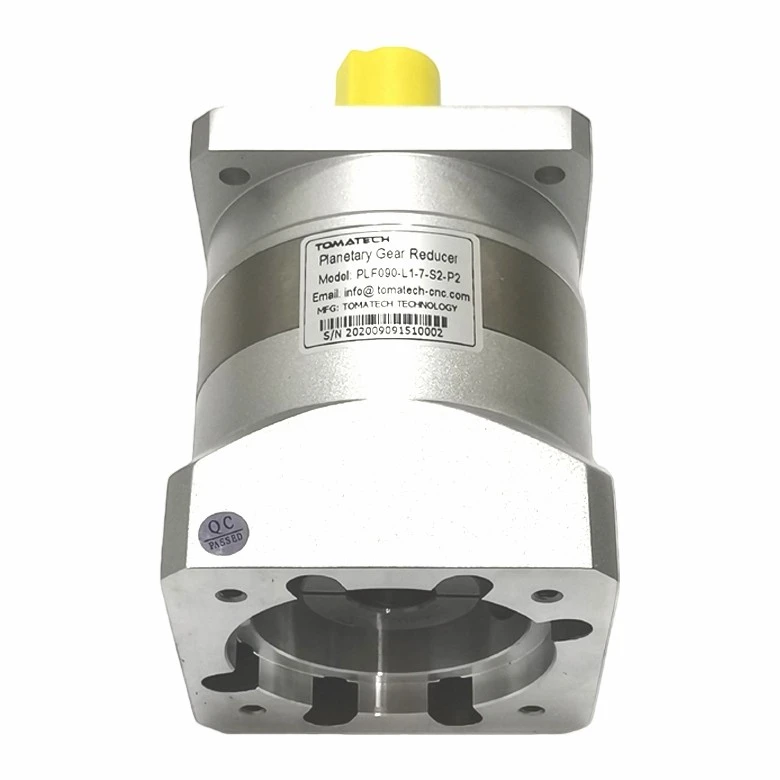

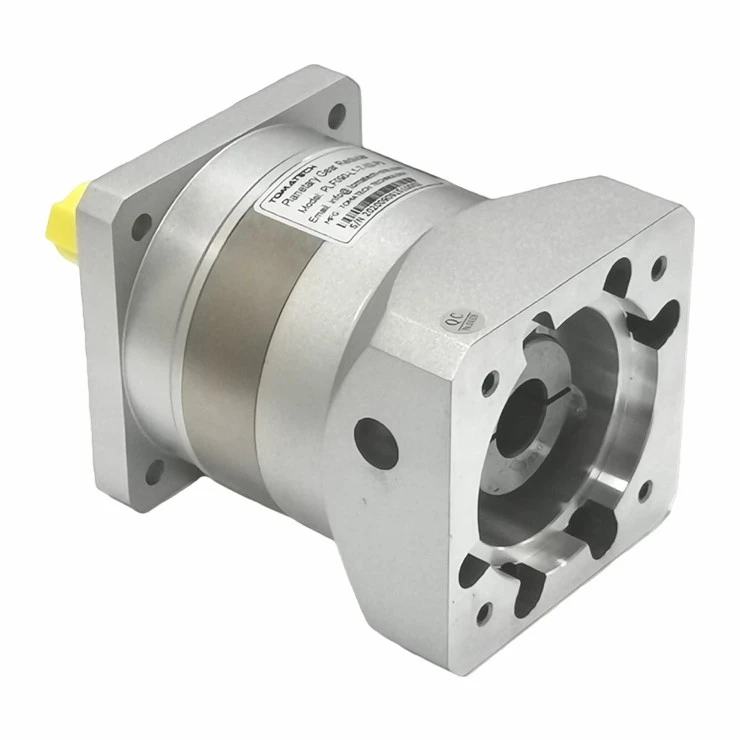

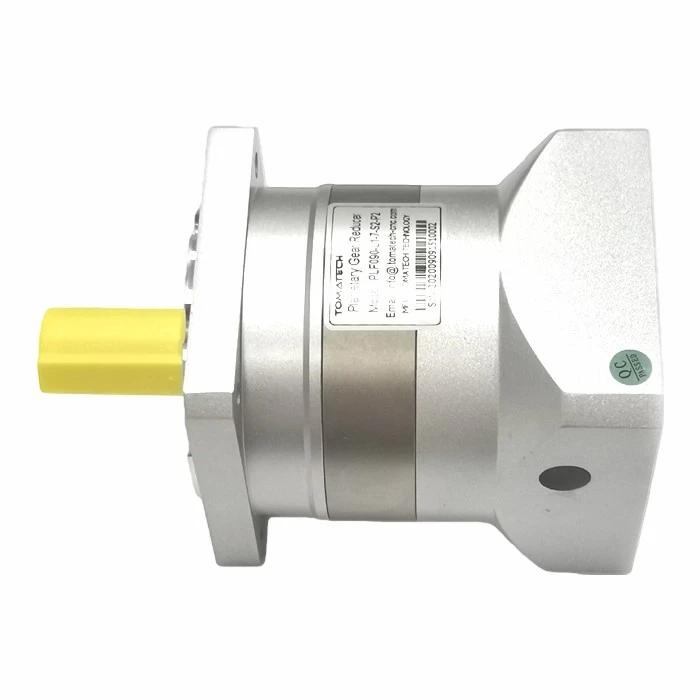

Планетарний редуктор серії PLF має відмінну стійкість до перевантажень і низький{0}}шум. Завдяки застосуванню шестерень із високоміцного-сплаву та технології точної термічної обробки в поєднанні з оптимізованою системою змащування він може підтримувати стабільну трансмісію навіть під час-роботи на високій швидкості та ефективно подовжувати термін служби. Планетарний редуктор серії PLF підтримує широкий діапазон передавальних чисел (зазвичай 3–100:1), кілька методів монтажу (фланець-монтований, -монтований на валу,-правий{10}}вихідний вихід тощо) і різні варіанти типів вихідного вала. Він також сумісний з інтерфейсами двигунів різних брендів, що забезпечує гнучку адаптацію.

Технічні характеристики продукту:

Параметр	одиниця	PLF060	PLF080	PLF090	PLF120	PLF160	Коефіцієнт зменшення	етап
Номінальний вихідний момент	N·m	16.5	60	60	148	310	3	1
	N·m	27	86	86	222	605	4	1
	N·m	27	94.5	94.5	235	420	5	1
	N·m	19.5	64	64	158	-270	7(8)	1
	N·m	8.5	39.5	39.5	93	-	10	1
	N·m		96	96	250	680	12	1
	N·m		96	96	250	-	15	1
	N·m	30	96	96	250	680	16	2
	N·m	30	96	96	250	680	20	2
	N·m	33	105.5	105.5	264	460	25	2
	N·m	30	96	96	250	-680	28(32)	2
	N·m	33	105.5	105.5	264	-	35	2
	N·m	30	96	96	250	460	40	2
	N·m	33	105.5	105.5	264	-310	70(64)	2
	N·m	21.5	71.5	71.5	177	-	70	2
	N·m	37.5	120	120	310	900	64	3
	N·m	37.5	120	120	310	900	80	3
	N·m	37.5	120	120	310	900	100	3
	N·m	41	132.5	132.5	329	580	125	3
	N·m	37.5	120	120	310	-580	140(160)	3
	N·m	41	132.5	132.5	329	-	175	3
	N·m	37.5	120	120	310	580	200	3
	N·m	41	132.5	132.5	329	-900	250(256)	3
	N·m	37.5	120	120	310	-580	280(320)	3
	N·m	41	132.5	132.5	329	-400	350(512)	3
Крутний момент аварійної зупинки	N·m	2-кратний номінальний вихідний крутний момент
Номінальна вхідна швидкість	об/хв	3000	3000	3000	2000	2000
Максимальна швидкість введення	об/хв	6000	6000	6000	3500	3500
Максимальна радіальна сила	N	170	1020	1020	2230	3200
Максимальне осьове зусилля	N	120	850	850	1550	3000
Ефективність	%	Неодружений [97%]			Двомісний [95%]
Середній термін служби	h	20000	20000	20000	20000	20000
вага	кг	1.4	3.7	4.7	6.9	19		1
	кг	1.6	4.2	5.3	8.9	25		2
	кг	1.8	4.7	5.9	11.2	31		3

Параметр	одиниця	PLF060	PLF080	PLF090	PLF120	PLF160	Коефіцієнт зменшення	етап
Момент інерції	KGCM²	0.107	0.4	0.4	1.65	4.31	3	1
	KGCM²	0.094	0.309	0.309	1.22	5.15	4
	KGCM²	0.092	0.291	0.291	1.15	4.93	5
	KGCM²	0.091	0.285	0.285	1.13	-4.84	7(8)
	KGCM²	0.091	0.283	0.283	1.11	-	10
	KGCM²		0.4	0.4	1.65	6.31	12
	KGCM²		0.309	0.309	1.65	-	15
	KGCM²	0.094	0.291	0.291	1.22	5.15	16	2
	KGCM²	0.092	0.291	0.291	1.15	4.93	20
	KGCM²	0.092	0.291	0.291	1.15	4.93	25
	KGCM²	0.091	0.285	0.285	1.13	-4.84	28(32)
	KGCM²	0.091	0.285	0.285	1.13	-	35
	KGCM²	0.091	0.2835	0.2835	1.11	4.84	40
	KGCM²	0.091	0.283	0.283	1.11	-4.84	50(64)
	KGCM²	0.091	0.283	0.283	1.11	-	70
	KGCM²	0.092	0.291	0.291	1.15	4.93	64	3
	KGCM²	0.092	0.291	0.291	1.15	4.93	80
	KGCM²	0.092	0.291	0.291	1.15	4.93	100
	KGCM²	0.092	0.291	0.291	1.15	4.84	125
	KGCM²	0.091	0.291	0.291	1.13	-4.84	140(160)
	KGCM²	0.091	0.291	0.291	1.13	-	175
	KGCM²	0.091	0.283	0.283	1.11	4.84	200
	KGCM²	0.091	0.283	0.283	1.11	-4.84	250(256)
	KGCM²	0.091	0.283	0.283	1.11	-4.84	280(320)
	KGCM²	0.091	0.283	0.283	1.11	-4.84	350(512)
Шум	дБ	60	65	65	65	68	70
мастильний		Синтетичне мастило
Клас захисту		IP65

Розмір:

PLF060:

251

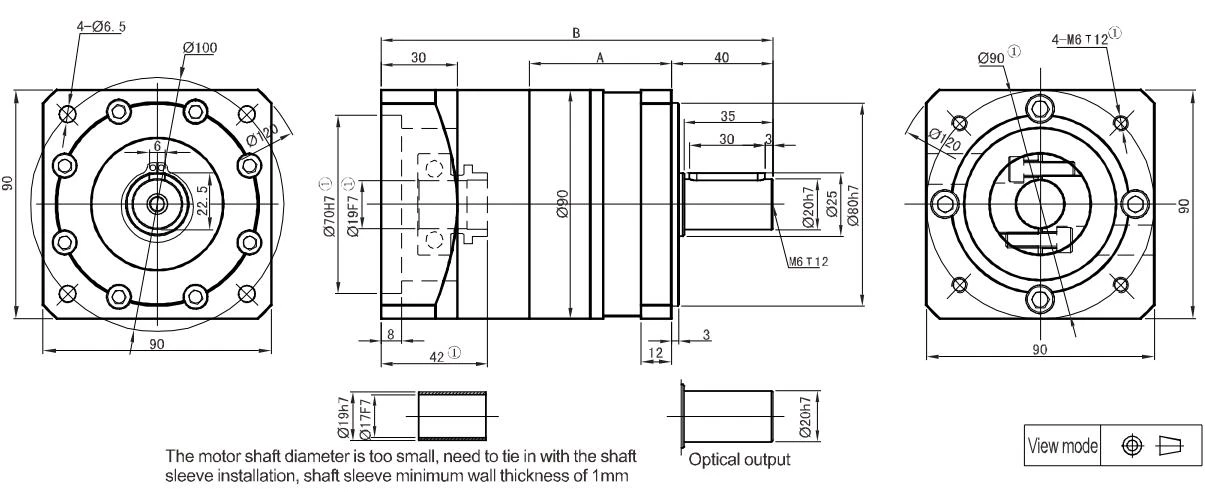

PLF090:

252

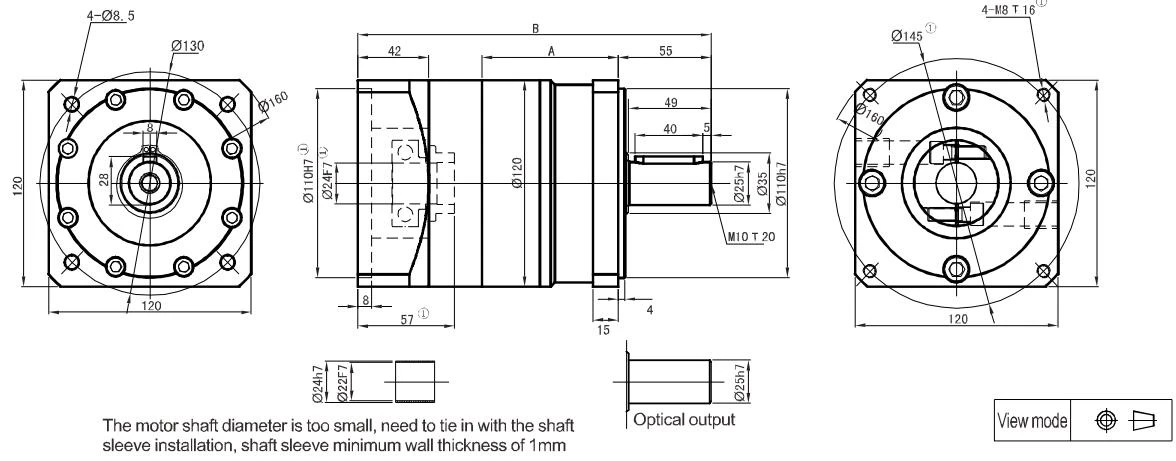

PLF120:

253

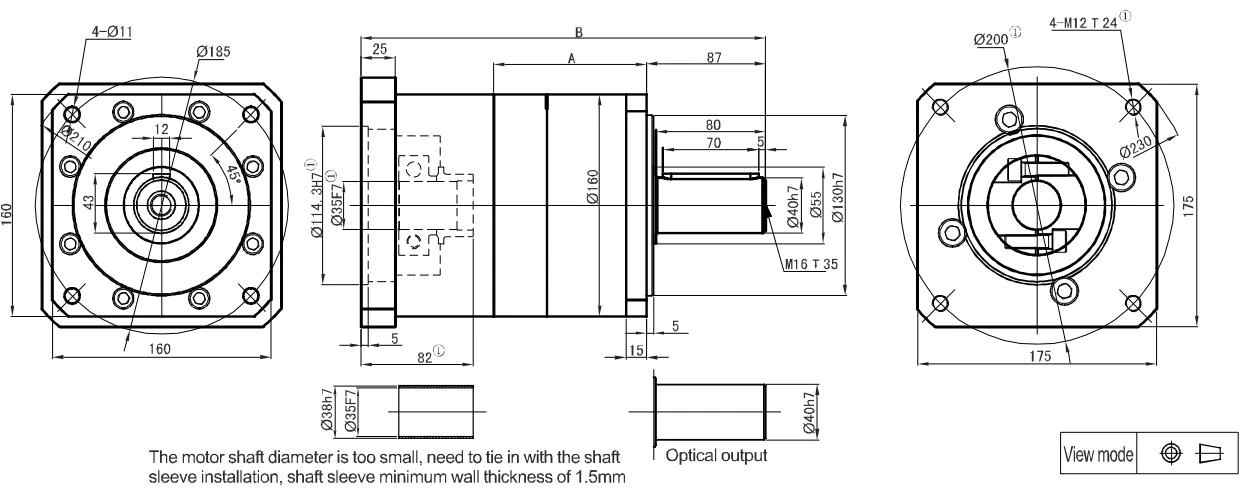

PLF160:

254

застосування:

Планетарний редуктор серії PLF Що стосується сценаріїв застосування, планетарний редуктор широко застосовується в - галузях високого рівня, таких як верстати з ЧПК, промислові роботи, літієві батареї/фотоелектричне обладнання для автоматизації, електронне виробниче обладнання, прецизійне медичне обладнання, обладнання для лазерної обробки та виробництво аерокосмічних компонентів. Він забезпечує основну підтримку для високо-точного позиціонування, стабільної роботи та ефективної передачі енергії обладнання, а також служить ключовим компонентом підтримки для підвищення продуктивності та стабільності автоматизованого обладнання.
