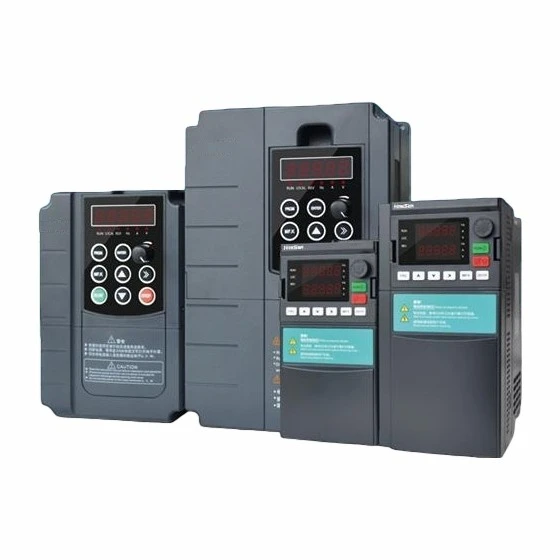

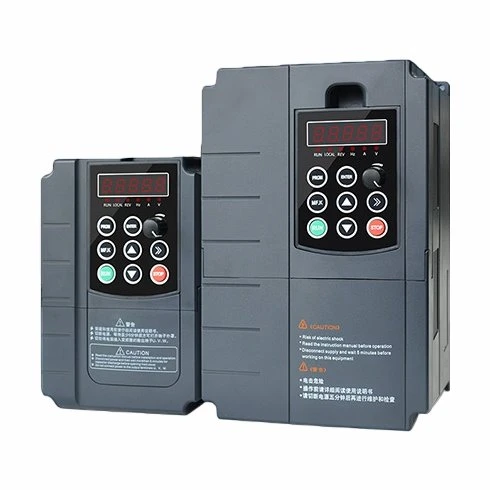

Інвертор 400 В для високопотужного двигуна змінного струму — це високопродуктивний векторний інвертор-покоління-нового, який підтримує як V/F, так і векторний режим керування. Він стандартно поставляється з рідкокристалічної панеллю управління для зручності роботи. Маючи високу продуктивність, високу надійність і високу електромагнітну сумісність, TD200 інтегрує управління приводом як синхронних двигунів з постійними магнітами, так і асинхронних двигунів.
Технічні характеристики продукту:
|
Інверторна модель |
Ємність джерела живлення (кВА) |
Вхідний струм (A) |
Вихідний струм (A) |
Адаптивний двигун (кВт) |
Адаптивний двигун (HP) |
|
TD200-4TR75GB |
1.5 |
3.4 |
2.1 |
0.75 |
1 |
|
TD200-4T1R5GB |
3.0 |
5.0 |
3.8 |
1.5 |
2 |
|
TD200-4T2R2GB |
4.0 |
5.8 |
5.1 |
2.2 |
3 |
|
TD200-4T3R7GB/5R5PB |
5.9 |
10.5 |
9.0 |
3.7 |
5 |
|
TD200-4T5R5GB/7R5PB |
8.9 |
14.6 |
13.0 |
5.5 |
7.5 |
|
TD200-4T7R5GB |
11.0 |
20.5 |
17.0 |
7.5 |
10 |
|
TD200-4T011GB/015PB |
17.0 |
26.0 |
25.0 |
11.0 |
15 |
|
TD200-4T015GB/18R5PB |
21.0 |
35.0 |
32.0 |
15.0 |
20 |
|
TD200-4T18R5GB/022PB |
24.0 |
38.5 |
37.0 |
18.5 |
25 |
|
TD200-4T022GB/030PB |
30.0 |
46.5 |
45.0 |
22 |
30 |
|
TD200-4T030G/037P |
40.0 |
62.0 |
60.0 |
30 |
40 |
|
TD200-4T037G/045P |
57.0 |
76.0 |
75.0 |
37 |
50 |
|
TD200-4T045G/055P |
69.0 |
92.0 |
91.0 |
45 |
60 |
|
TD200-4T055G/075P |
85.0 |
113.0 |
112.0 |
55 |
70 |
|
TD200-4T075G/090P |
114.0 |
157.0 |
150.0 |
75 |
100 |
|
TD200-4T090G/110P |
134.0 |
180.0 |
176.0 |
90 |
125 |
|
TD200-4T110G/132P |
160.0 |
214.0 |
210.0 |
110 |
150 |
|
TD200-4T132G/160P |
192.0 |
256.0 |
253.0 |
132 |
175 |
|
TD200-4T160G/185P |
231.0 |
307.0 |
304.0 |
160 |
210 |
|
TD200-4T185G/200P |
240.0 |
343.0 |
340.0 |
185 |
240 |
|
TD200-4T200G/220P |
250.0 |
385.0 |
377.0 |
200 |
260 |
|
TD200-4T220G/250P |
280.0 |
430.0 |
426.0 |
220 |
300 |
|
TD200-4T250G/280P |
355.0 |
468.0 |
465.0 |
250 |
350 |
|
TD200-4T280G/315P |
396.0 |
525.0 |
520.0 |
280 |
370 |
|
TD200-4T315G/355P |
445.0 |
590.0 |
585.0 |
315 |
500 |
|
TD200-4T355G/400P |
500.0 |
665.0 |
650.0 |
355 |
420 |
|
TD200-4T400G/450P |
565.0 |
785.0 |
725.0 |
400 |
530 |

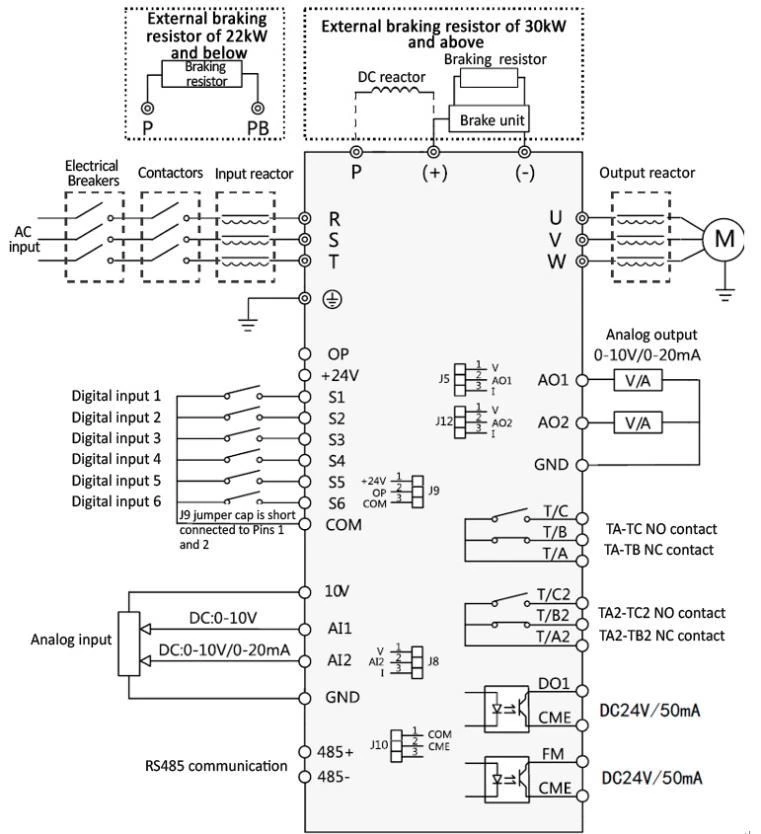

Схема підключення:
Інвертор 400 В для високопотужного двигуна змінного струму має потужність від 0,75 кВт до 400 кВт, потужність менше 2,2 кВт підтримує однофазний вхід змінного струму 220 В, але ми можемо налаштувати інвертор змінного струму 220 В, потужність якого перевищує 2,2 кВт. 0.75кВт-22 кВт забезпечується вбудованим гальмівним блоком.
особливості:
- Поставляється з комплексними функціями захисту інвертора, які легко справляються з різними відхиленнями.
- Такі функції, як повністю-металева основа, інтегрована конструкція шасі та фіксація клею дозволяють адаптуватися до вібраційного робочого середовища.
- Заходи, зокрема незалежний повітропровід, настінний-кріплення та три-стійке фарбове покриття повної-панелі, дозволяють використовувати його в запилених робочих середовищах.
Розмір:
Габаритне креслення 0,75 кВт-11 кВт (пластиковий корпус) Габаритне креслення 15 кВт-400 кВт (сталевий корпус)
|
Модель |
W |
D |
H |
H1 |
A |
B |
Діаметр отвору |
|
TD200-4TR75GB |
126 |
160 |
186 |
- |
106 |
175 |
Φ4 |
|
TD200-4TR15RGB |
126 |
160 |
186 |
- |
106 |
175 |
Φ4 |
|
TD200-4TR2RGB |
126 |
160 |
186 |
- |
106 |
175 |
Φ4 |
|
TD200-4TR37GB/5R5PB |
126 |
160 |
186 |
- |
106 |
175 |
Φ4 |
|
TD200-4T5R5GB/7R5PB |
126 |
160 |
186 |
- |
106 |
175 |
Φ4 |
|
TD200-4T7R5GB |
161 |
178 |
248 |
- |
148 |
235 |
Φ5 |
|
TD200-4T011GB/015PB |
161 |
178 |
248 |
- |
148 |
235 |
Φ5 |
|
TD200-4T015GB/18R5PB |
219 |
197 |
373 |
385.5 |
156 |
356 |
Φ6 |
|
TD200-4T18R5GB/022PB |
219 |
197 |
373 |
385.5 |
156 |
356 |
Φ6 |
|
TD200-4T030GB/037P |
256 |
228.5 |
430 |
442.5 |
199 |
414 |
Φ7 |
|
TD200-4T037GB/045P |
256 |
228.5 |
430 |
442.5 |
199 |
414 |
Φ7 |
|
TD200-4T045GB/055P |
300 |
282.7 |
545 |
557.5 |
245 |
524 |
Φ10 |
|
TD200-4T055GB/075P |
300 |
282.7 |
545 |
557.5 |
245 |
524 |
Φ10 |
|
TD200-4T075GB/090P |
338 |
322.2 |
581.8 |
596.8 |
270 |
560 |
Φ10 |
|
TD200-4T090GB/110P |
338 |
322.2 |
581.8 |
596.8 |
270 |
560 |
Φ10 |
|
TD200-4T110P/132P |
338 |
322.2 |
581.8 |
596.8 |
270 |
560 |
Φ10 |
|
TD200-4T132G/160P |
442.5 |
358 |
851.4 |
866.4 |
270 |
808 |
Φ10 |
|
TD200-4T160G/185P |
442.5 |
358 |
851.4 |
866.4 |
270 |
808 |
Φ10 |
|
TD200-4T185G/200P |
442.5 |
358 |
851.4 |
866.4 |
270 |
808 |
Φ10 |
|
TD200-4T200G/220P |
561 |
405 |
1175 (без бази) |
1464,5 (включаючи базу) |
397 |
1127 |
Φ12 |
|
TD200-4T220G/250P |
561 |
405 |
1175 (без бази) |
1464,5 (включаючи базу) |
397 |
1127 |
Φ12 |
|
TD200-4T250G/280P |
561 |
405 |
1175 (без бази) |
1464,5 (включаючи базу) |
397 |
1127 |
Φ12 |
|
TD200-4T280G/315P |
561 |
405 |
1175 (без бази) |
1464,5 (включаючи базу) |
397 |
1127 |
Φ12 |
|
TD200-4T315G/355P |
800 |
398 |
1361.5 (без бази) |
1815 (включаючи базу) |
520 |
1280 |
Φ16 |
|
TD200-4T355G/400P |
800 |
398 |
1361.5 (без бази) |
1815 (включаючи базу) |
520 |
1280 |
Φ16 |
|
TD200-4T400G/450P |
800 |
398 |
1361.5 (без бази) |
1815 (включаючи базу) |
520 |
1280 |
Φ16 |
застосування:
Інвертор 400 В для високопотужного двигуна змінного струму широко використовується в таких галузях промисловості, як промислові вентилятори, водяні насоси, повітряні компресори, шпинделі верстатів, будівельні системи водопостачання постійного-напору, охолоджувальні насоси, градирні, насоси для перекачування нафти, фотоелектричні (PV), системи водяних насосів, системи керування кроком вітряних турбін, обладнання для транспортування, змішування, наповнення та маркування харчових продуктів і лінії виробництва напоїв тощо.
